產品介紹：

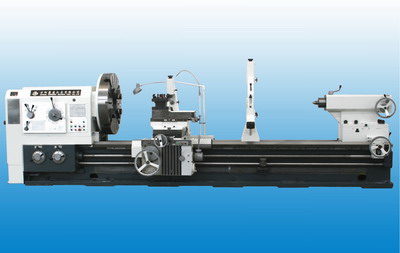

CW61100B CW61125B CW61160B臥式車床適用于對鑄件、鋼件及有色金屬的大、中型零件進行加工，可車削外圓、內孔、端面、切槽、鉆孔、鏜孔和套料，并能車削公制、英制、模數和徑節等各種內、外螺紋，可用上刀架單獨機動車削短圓錐面，還可用上刀架與縱向進給配合車削長圓錐面。機床功率大、剛性強、轉速范圍寬，可進行高速?gòu)?qiáng)力切削。結構特點：
 1.高剛性的整體床身
    床身采用整體鑄造結構式床身，內部筋板布局合理，有較高的剛性，導軌采用中頻淬火磨削工藝。在滑動導軌面處采用貼防爬行導軌板等工藝措施，摩擦阻尼系數等動態特性處于最佳狀態，避免了低速爬行現象的發生。
 2.高剛性、高精度的主軸
    機床主軸軸承選用國內名牌大企業的產品。主軸箱采取對稱結構，使熱變形均勻，避免主軸中心產生偏移。為減少熱變形，床頭箱采用油浴循環潤滑。主軸前端采用雙向角接觸球軸承的三支撐結構，提高了精度，增強剛性。主軸箱內齒輪均經淬火磨削工藝，保證傳動精確、噪聲低。經精心裝配的主軸具有溫升低、熱變形小，精度高的特點，使主軸長期工作時保持各項精度的相對穩定。



床身上最大回轉直徑

mm

1000

1250

1640

刀架上最大回轉直徑

mm

615

865

1250

最大工件長度

mm

1500/3000/5000/6000/8000/10000/12000/14000/16000/18000

1500/3000/5000/6000/8000/10000/12000/14000/16000/18000

1500/3000/5000/6000/8000/10000/12000/14000/16000/18000

最大車削長度

mm

1300/2800/4800/5800/7800/9800/11800/13800/15800/17800

1300/2800/4800/5800/7800/9800/11800/13800/15800/17800

1300/2800/4800/5800/7800/9800/11800/13800/15800/17800

床身導軌寬度

mm

755

755

755

主軸端部代號



A2-15(8XM22)

A2-15(8XM22)

A2-15(8XM22)

主軸通孔直徑

mm

130

130

130

主軸前端錐孔



1:20/140

1:20/140

1:20/140

主軸正轉時的轉速種數



21

21

21

主軸反轉時的轉速種數



12

12

12

主軸轉速范圍(正轉)

r/min

3.15-315

3.15-315

3.15-315

主軸轉速范圍(反轉)

r/min

3.5-291

3.5-291

3.5-291

主軸每轉刀架的縱橫進給量種數



56/56

56/56

56/56

主軸每轉刀架的縱向進給量范圍

mm

0.1-12(0.004"-0.473")

0.1-12(0.004"-0.473")

0.1-12(0.004"-0.473")

主軸每轉刀架的橫向進給量范圍

mm

0.05-6(0.002"-0.236")

0.05-6(0.002"-0.236")

0.05-6(0.002"-0.236")

主軸每轉刀架的上刀架進給量范圍

mm

0.025-3(0.001"-0.118")

0.025-3(0.001"-0.118")

0.025-3(0.001"-0.118")

公制螺紋種數范圍



44;1-120mm

44;1-120mm

44;1-120mm

英制螺紋種數范圍(每寸牙數）



31;28-1/4

31;28-1/4

31;28-1/4

模數螺紋種數范圍



45:0.5-60mm

45:0.5-60mm

45:0.5-60mm

徑節螺紋種數范圍



38:1/2-56DP

38:1/2-56DP

38:1/2-56DP

主軸中心至刀具安裝基面的垂直距離

mm

48

48

48

刀桿截面

mm

□45

□45

□45

刀架回轉角度

°

±90°

±90°

±90°

床鞍的最大行程

mm

1450/2950/4950/5950/7950/9950/11950/13950/15950/17950

1450/2950/4950/5950/7950/9950/11950/13950/15950/17950

1450/2950/4950/5950/7950/9950/11950/13950/15950/17950

上刀架的最大行程

mm

300

300

300

下刀架最大橫向行程

mm

520(20")

580(22")

630(24")

上刀架及下刀架刻度盤每轉一格時刀架行程

mm

0.05(0.002")

0.05(0.002")

0.05(0.002")

刀架的縱向快速移動速度

mm/min

3740

3740

3740

刀架的橫向快速移動速度

mm/min

1870

1870

1870

刀架的小刀架向快速移動速度

mm/min

935

935

935

尾座套筒直徑

mm

160(6")

160(6")

160(6")

尾座套筒行程

mm

300(12")

300(12")

300(12")

尾座套筒錐孔



Morse 6

Morse 6

Morse 6

主電機功率

kw

22

22

22

機床的承載工件最大質量

kg

6000

6000

6000

機床質量

kg







機床長度

mm







機床寬度

mm

2150

2150

2150

機床高度

mm

1700

1825

2150
