項目 |
單位 |

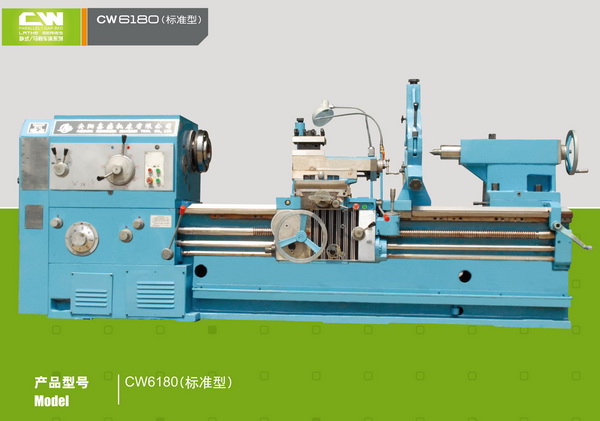

CW6180 |
CW61100 |
|
床身上最大回轉直徑 |
mm |
800 |
1000 |
|
刀架上最大回轉直徑 |
mm |
480 |
680 |
|
最大工件長度 |
mm |
1000/1500/2000/3000/4000/5000/6000/8000 |
1000/1500/2000/3000/4000/5000/6000/8000 |
|
最大車削長度 |
mm |
850/1350/1850/2850/3850/4850/5850/7850 |
850/1350/1850/2850/3850/4850/5850/7850 |
|
床身導軌寬度 |
mm |
600 |
600 |
|
主軸 |
|
|
|
|
主軸端部代號 |
mm |
C11 (C15 為特殊配置 ) |
C11 (C15 為特殊配置 ) |
|
主軸通孔直徑 |
mm/td> |
100 (140 為特殊配置 ) |
100 (140 為特殊配置 ) |
|
主軸孔前端錐度 |
|
1:20 |
1:20 |
|
頂尖套筒錐孔的錐度 |
|
morse6 |
morse6 |
|
主軸正轉時的轉數種數 |
|
18 種 |
18 種 |
|
主軸反轉時的轉數種數 |
|
6 種 |
6 種 |
|
主軸正轉轉數范圍 |
r/min |
7.5 ～ 750 |
7.5 ～ 750 |
|
主軸反轉轉數范圍 |
r/min |
10 ～ 775 |
10 ～ 775 |
|
進給 |
|
|
|
|
縱橫向進給量種數范圍 |
|
64;0.1~24.32 |
64;0.1~24.32 |
|
橫縱向進給量比 |
|
½ |
½ |
|
絲杠螺距 |
mm |
12 |
12 |
|
公制螺紋種數范圍 |
|
50 種 ;1 ～ 240 （ mm ） |
50 種 ;1 ～ 240 （ mm ） |
|
英制螺紋種數范圍 |
|
26 種 ;14 ～ 1 （牙 / 吋） |
26 種 ;14 ～ 1 （牙 / 吋） |
|
模數螺紋種數范圍 |
|
53 種 ;0.5 ～ 120 （ mm |
53 種 ;0.5 ～ 120 （ mm |
|
徑節螺紋種數范圍 |
|
24 種 ;28 ～ 1 （牙 / 吋） |
24 種 ;28 ～ 1 （牙 / 吋） |
|
溜板快移速度 |
mm/min |
4000 |
4000 |
|
刀架 |
|
|
|
|
主軸中心至刀具安裝基面的垂直距離 |
mm |
33 |
33 |
|
刀具截面 |
mm |
□ 32 |
□ 32 |
|
刀架回轉角度 |
|
±90° |
±90° |
|
上刀架的最大行程 |
mm |
200 |
200 |
|
下刀架的最大橫向行程 |
mm |
500 |
500 |
|
尾座 |
|
|
|
|
頂尖套筒直徑 |
mm |
100 |
100 |
|
頂尖套筒的行程 |
mm |
250 |
250 |
|
頂尖套筒錐孔的錐度 |
mm |
morse6 |
morse6 |
|
驗收標準 |
|
|
|
|
GB/T4020-1997 臥式車床精度檢驗 |
|
|
|
|
JB/T2322-1993 臥式車床技術條件 |
|
|
|
|
JB/T2322-1993 其它 Other |
|
|
|
|
主電機功率 |
kw |
11 |
11 |
|
機床質量 |
kg |
4130 4550 4850 5450 6200 7000 7460 8650 |
4380 4800 5100 5700 6450 7250 7710 8900 |
|
機床的外形尺寸 |
|
|
|
|
機床的長度 |
mm |
3180 3670 3985 5165 6220 7400 8260 10220 |
3180 3670 3985 5165 6220 7400 8260 10220 |
|
機床的高度 |
mm |
1730 |
1730 |
|
機床的寬度 |
mm |
1450 |
1450 |
