概述：

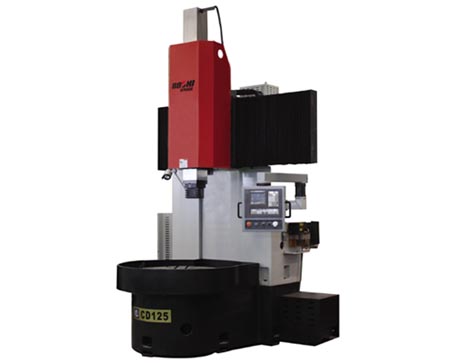

》高效立式數控車床，專用于電機殼體的粗精加工。
》底座、立柱采用高強度鑄鐵，有良好的抗震性和穩定性。
》立式結構，裝夾工件方便，占地面積小。
》X向橫梁滑動導軌面經中頻淬火及精密磨削，動態響應性能高，精度保持性好。滑動導軌面采用機床導軌專用貼塑材料，低摩擦，高耐磨相應快。
》Z軸采用方型滑枕結構，剛性高，對于較大的深孔加工有突出的優勢。
》集中式機床操作面板，使操作更加方便、快捷。
》各種計量單位全部符合國際單位制（SI）。
》X/Z軸采用高精度滾珠絲杠和絲杠專用軸承，精度保持性好。
技術規格：
|
項 目 |
單位 |
參數 |
|
加工范圍
|
工作臺直徑 |
mm |
1000 |
|
最大回轉直徑 |
mm |
Φ1250 |
|
最大車削直徑 |
mm |
Φ1100 |
|
最大工件長度 |
mm |
900 |
|
最大工件重量 |
kg |
4000 |
|
工作臺
|
工作臺轉速 |
r/min |
15-150 |
|
工作臺最大扭矩 |
N.M |
1500 |
|
主電機功率 |
kW |
15（普通電機） |
|
進給
|
移動距離 X |
mm |
650 |
|
滑枕移動距離 Z |
mm |
900 |
|
快速移動速度 X/Z |
mm/min |
10/10 |
|
伺服電機扭矩 X/Z |
Nm |
23/23 |
|
伺服電機功率 X/Z |
kW |
4.0/4.0 |
|
滾珠絲杠直徑 X/Z |
mm |
Φ50 /Φ50 |
|
刀架
|
刀位數 |
|
2 |
|
刀具尺寸 |
mm |
32X32 |
|
其它
|
電源 |
kVA |
25 |
|
體積（長×寬×高） |
mm |
2420X2081X3535 |
|
總重量 |
kg |
10000 |
|
